คำอธิบาย
เครื่องวัดพิกัดนี้มาพร้อมกับหัววัดสำหรับใช้ในการวัดจุด และมีคุณสมบัติเด่น 3 ประการ ได้แก่ ความแม่นยำสูง ความเร็วสูง และความทนทานต่อปัจจัยแวดล้อมสูง สามารถติดตั้งหัววัดและส่วนต่อขยายได้หลากหลายประเภท และด้วยการกำหนดตำแหน่งหัววัดที่มีความแม่นยำสูง รวมถึงการรับมือกับสภาวะและการใช้งานที่หลากหลาย ทำให้ได้การวัดที่แม่นยำ
คุณสมบัติ
ความแม่นยำสูงเพียงพอที่จะใช้เป็นแบบจำลองมาตรฐานระดับโลก

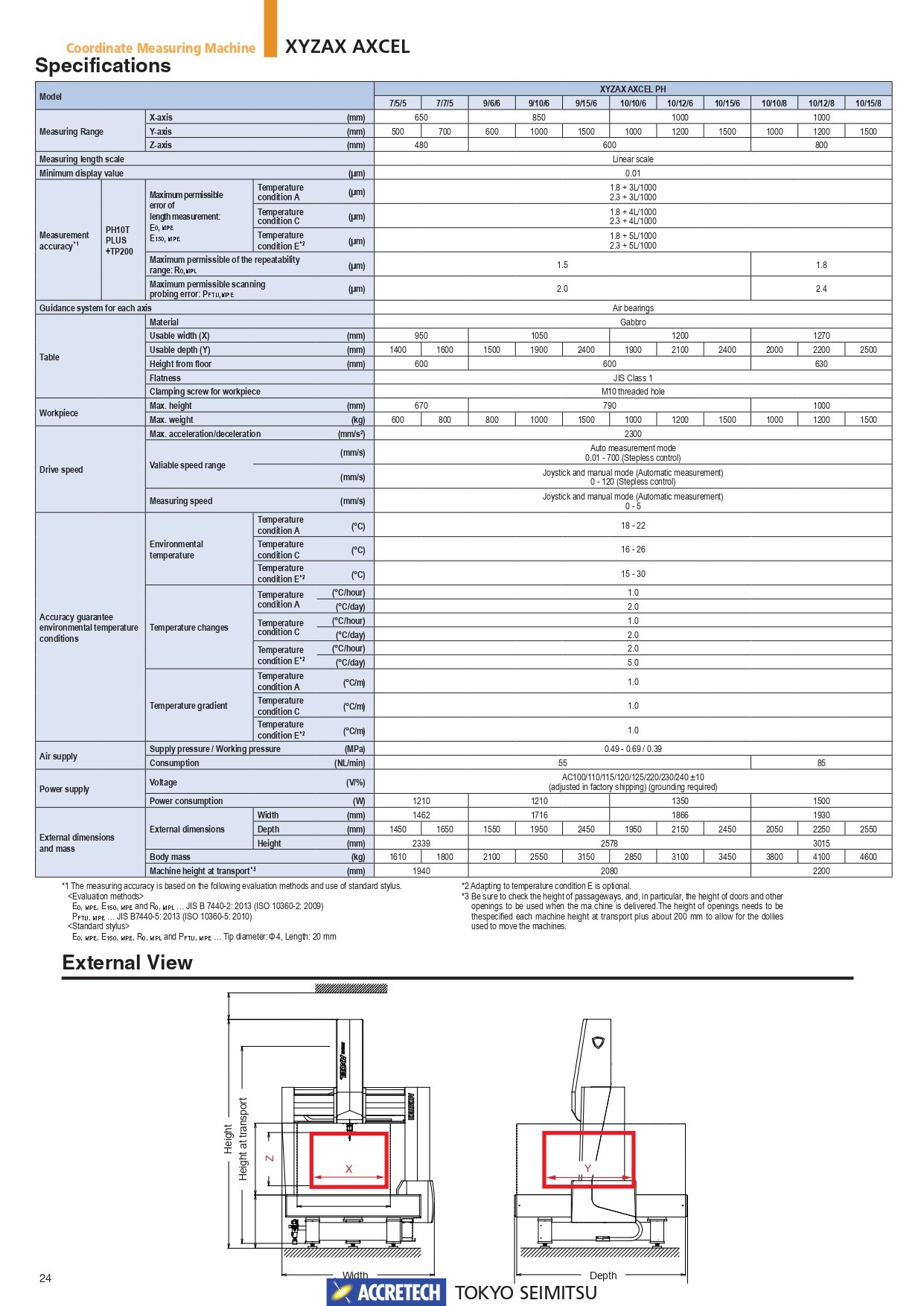

ค่าความคลาดเคลื่อนในการวัดความยาวสูงสุดที่อนุญาต E0, MPE：1.8 + 3L/1000 μm*

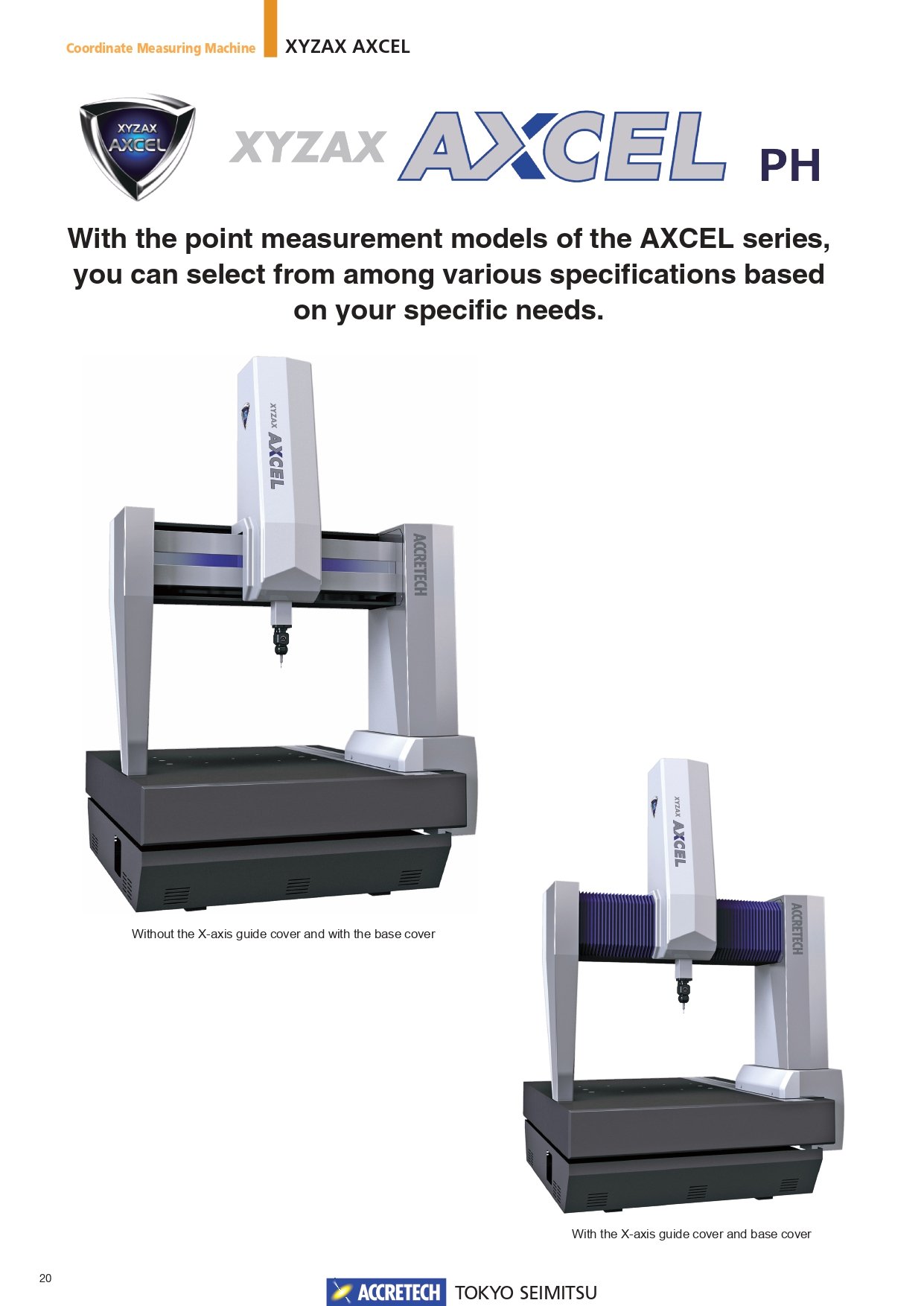

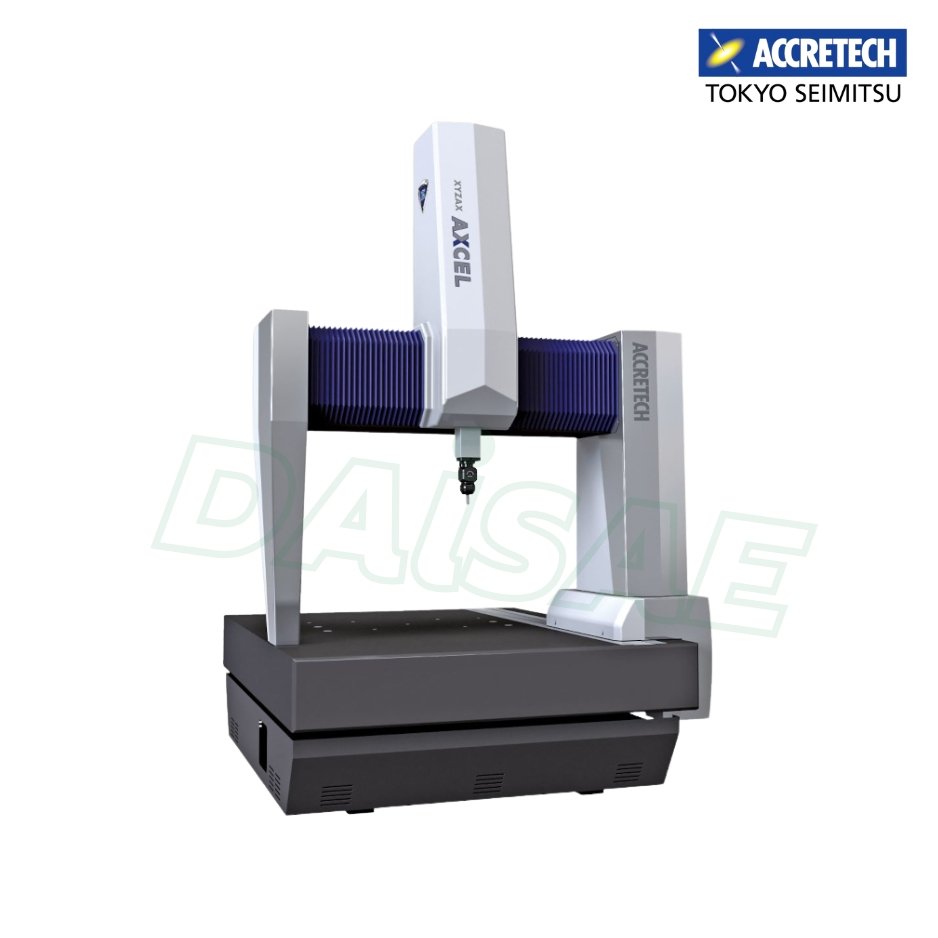

XYZAX AXCEL โดดเด่นด้วยสะพานเชื่อมที่มีความแข็งแรงสูงที่พัฒนาขึ้นใหม่ และโครงสร้างใหม่ที่รองรับแกน Y ด้วยแผ่นรองรับอากาศจากทั้งสี่ทิศทาง (บน ล่าง ซ้าย และขวา) ทำให้มีความแม่นยำสูง
* สภาวะอุณหภูมิ: 18 ～ 22℃
ความเร็วอันน่าทึ่งที่เกิดขึ้นได้ด้วยกลไกขับเคลื่อนที่พัฒนาขึ้นใหม่
ความเร็วในการขับขี่สูงสุด 700 มม./วินาที อัตราเร่งสูงสุด 2300 มม./วินาที²
ระบบขับเคลื่อนของแต่ละแกนใช้กลไกขับเคลื่อนที่พัฒนาขึ้นใหม่เพื่อให้สามารถขับเคลื่อนได้อย่างรวดเร็วและเสถียร การเปลี่ยนจากระบบขับเคลื่อนด้วยสายพานแบบเดิมมาเป็นระบบขับเคลื่อนที่พัฒนาขึ้นใหม่นี้ช่วยเพิ่มความคล่องตัวได้อย่างมาก กลไกขับเคลื่อนที่พัฒนาขึ้นใหม่นี้ช่วยเพิ่มความเร็วในการขับเคลื่อนได้ 64% และอัตราเร่งได้ 35% (เมื่อเทียบกับรุ่นก่อนหน้าของเรา) กลไกใหม่นี้ช่วยลดเวลาโดยรวมที่ใช้ในการวัด ทำให้ประสิทธิภาพการวัดเพิ่มขึ้นอย่างมาก

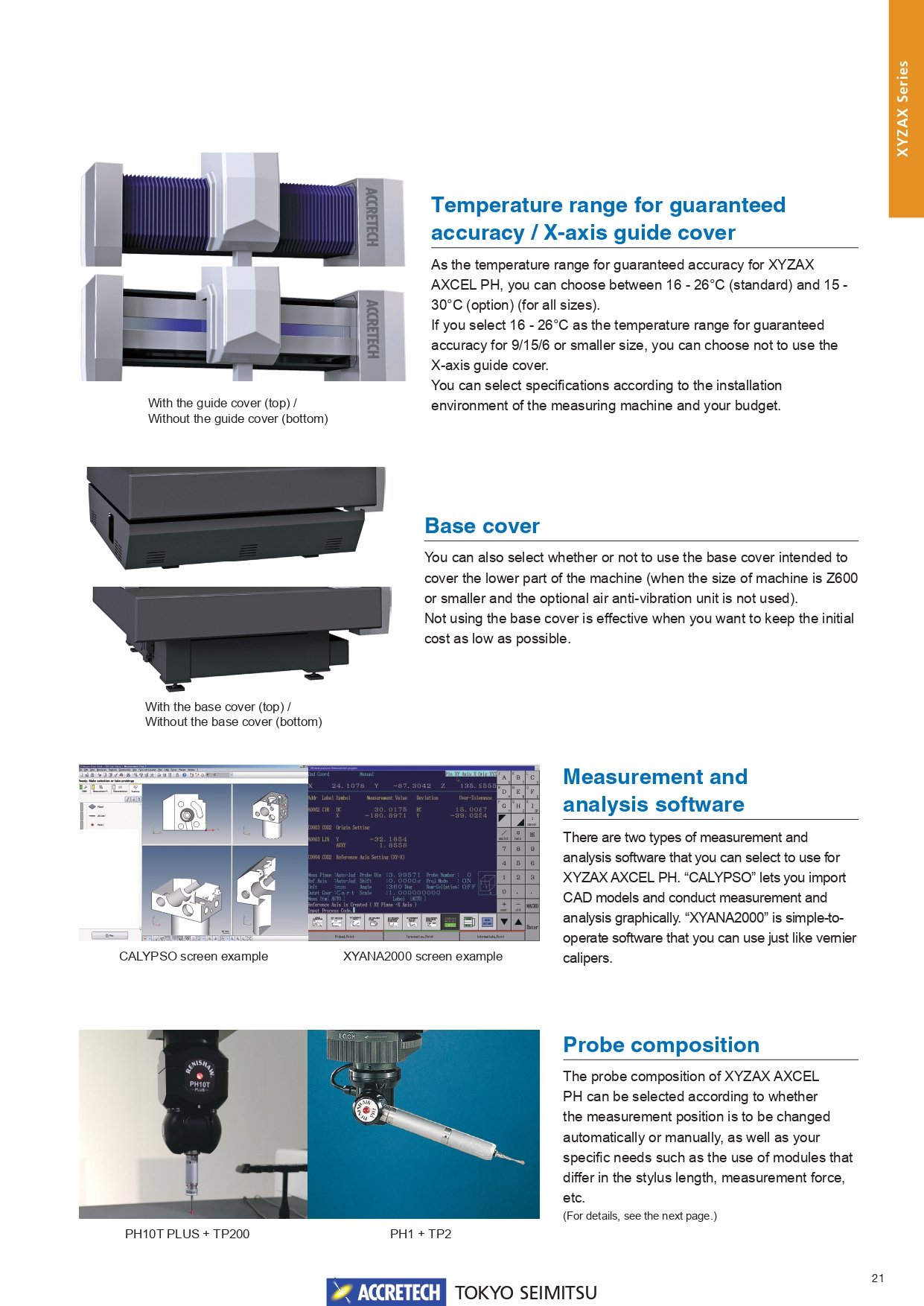

ความต้านทานต่อสิ่งแวดล้อมที่เพิ่มขึ้น
ช่วงอุณหภูมิที่รับประกันความแม่นยำ: 15 ถึง 30 องศาเซลเซียส (เลือกได้)
ฝาครอบที่ออกแบบใหม่ช่วยป้องกันไม่ให้รางนำแกน X และรางเลื่อนแกน Y ได้รับผลกระทบโดยตรงจากการเปลี่ยนแปลงอุณหภูมิ
นอกจากนี้ ด้วยการใช้โครงสร้างที่ออกแบบมาเพื่อลดการเสียรูปของโต๊ะทำงานหินเนื่องจากการเปลี่ยนแปลงอุณหภูมิ XYZAX AXCEL จึงช่วยลดผลกระทบจากการเปลี่ยนแปลงอุณหภูมิได้อย่างมาก รองรับช่วงอุณหภูมิการรับประกันความแม่นยำที่กว้างขึ้นอย่างมาก คือ 15 – 30°C ในขณะที่ยังคงรักษาความแม่นยำสูง ช่วงอุณหภูมิการรับประกันความแม่นยำนี้ช่วยให้คุณประหยัดค่าใช้จ่ายในการควบคุมอุณหภูมิในห้องวัดได้ (ช่วงอุณหภูมิการรับประกันความแม่นยำมาตรฐาน: 16 ถึง 26 ℃)

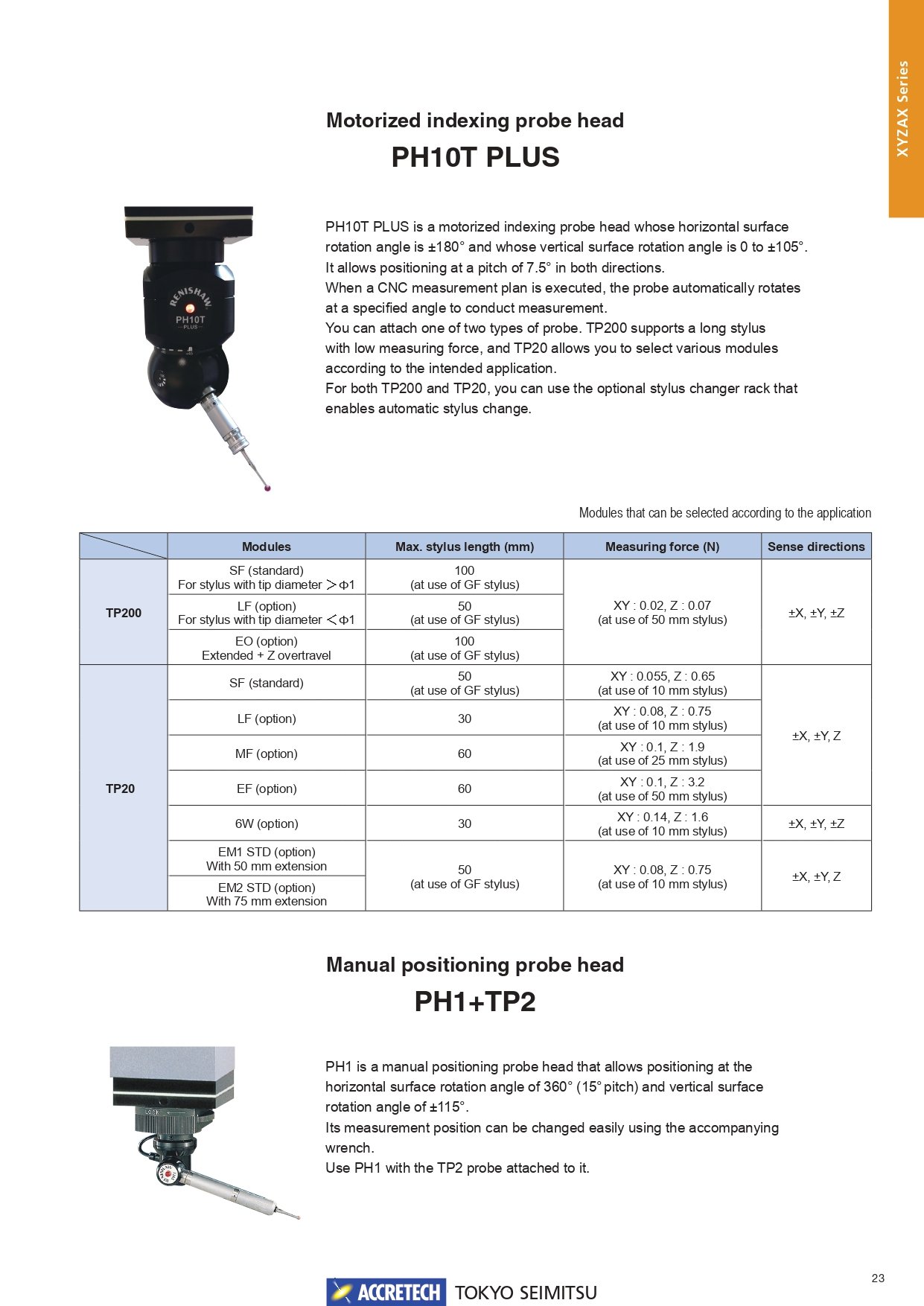

หัววัดดัชนีแบบมอเตอร์

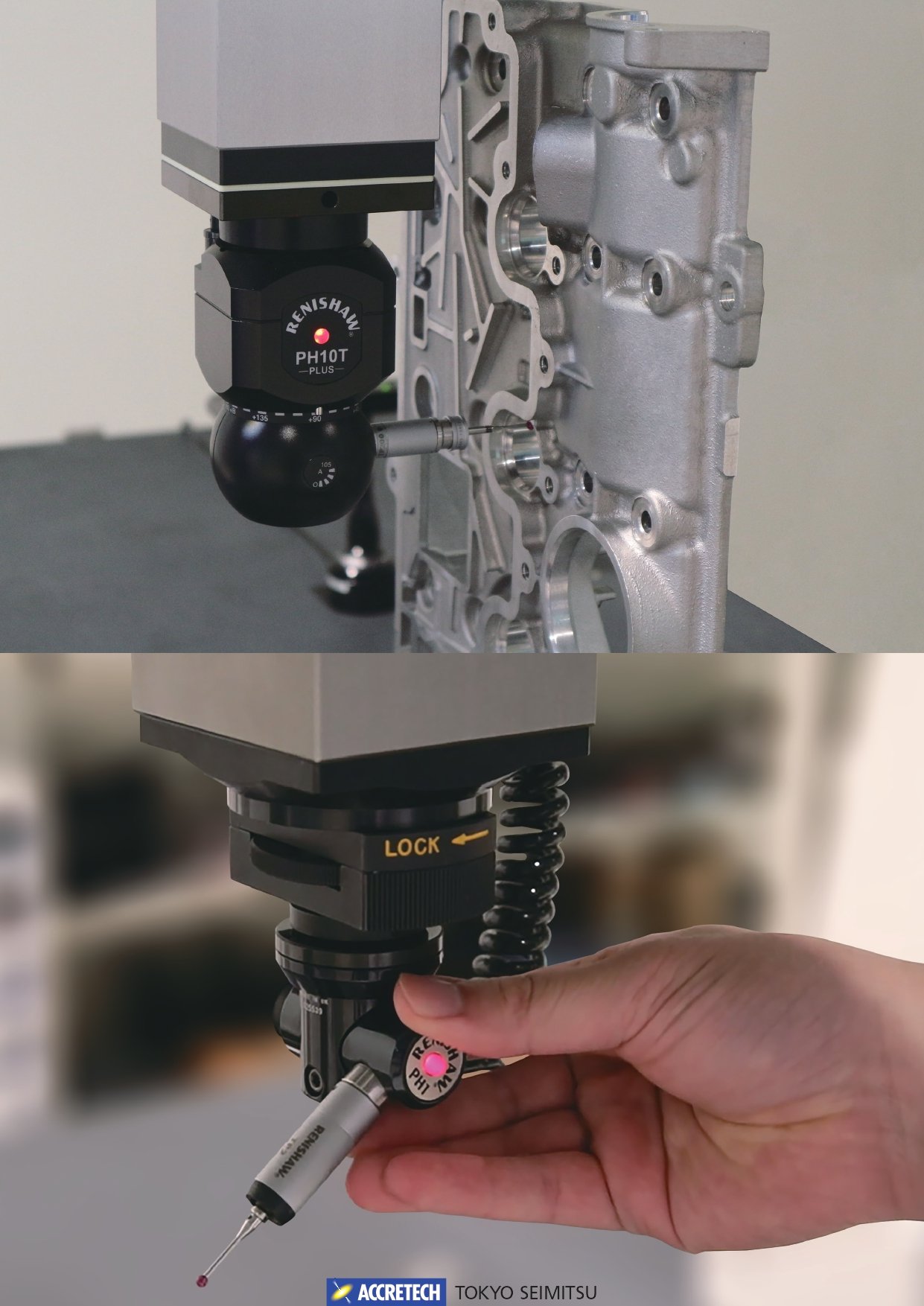

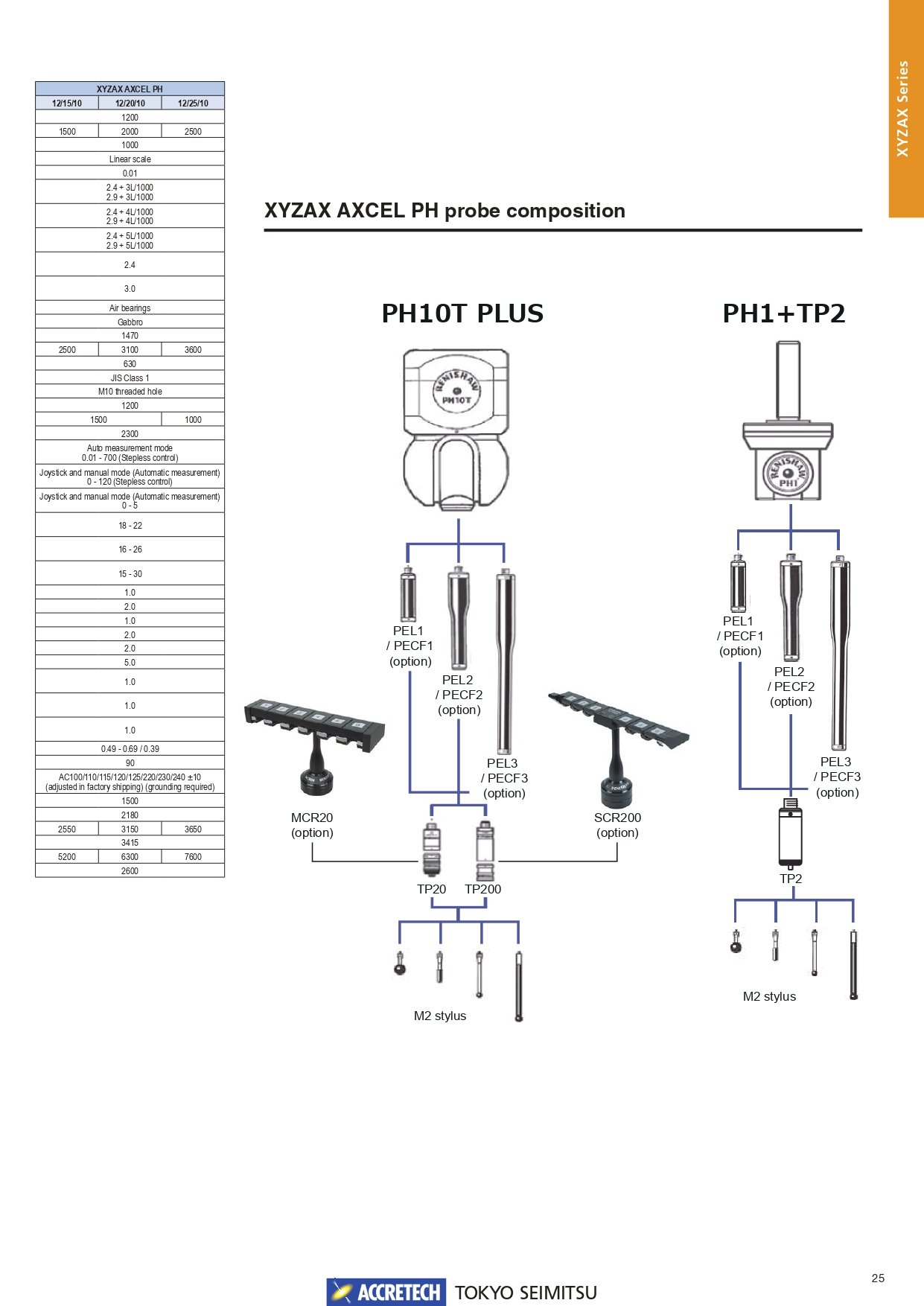

PH10T PLUS เป็นหัววัดแบบหมุนอัตโนมัติที่สามารถกำหนดตำแหน่งได้อย่างแม่นยำสูงถึง 720 จุด ด้วยมุมเอียง 7.5° ในทิศทางการหมุนระนาบแนวนอน ±180°และมุมการหมุนระนาบแนวตั้ง 0° ถึง +105° เมื่อดำเนินการตามแผนการวัด CNC นอกจากการหมุนและวัดโดยอัตโนมัติด้วยมุมหัววัดที่กำหนดแล้ว ยังสามารถวัดชิ้นงานที่มีรูปทรงซับซ้อนได้โดยไม่ต้องเปลี่ยนหัววัดบ่อยๆ ซึ่งช่วยเพิ่มประสิทธิภาพในการวัด สำหรับหัววัดที่ติดตั้ง สามารถเลือกได้ เช่น TP200 ที่มีกำลังการวัดต่ำและสามารถรองรับหัววัดยาวได้ และ TP20 ที่สามารถเลือกโมดูลได้หลากหลายตามการใช้งาน
ดังนั้นผลิตภัณฑ์นี้จึงมีความอเนกประสงค์สูง นอกจากนี้ การใช้แร็คเปลี่ยนหัววัดเป็นอุปกรณ์เสริม ยังสามารถเปลี่ยนหัววัดได้โดยอัตโนมัติ ซึ่งช่วยเพิ่มประสิทธิภาพในการวัดได้มากยิ่งขึ้น
