คำอธิบาย
คุณสมบัติ

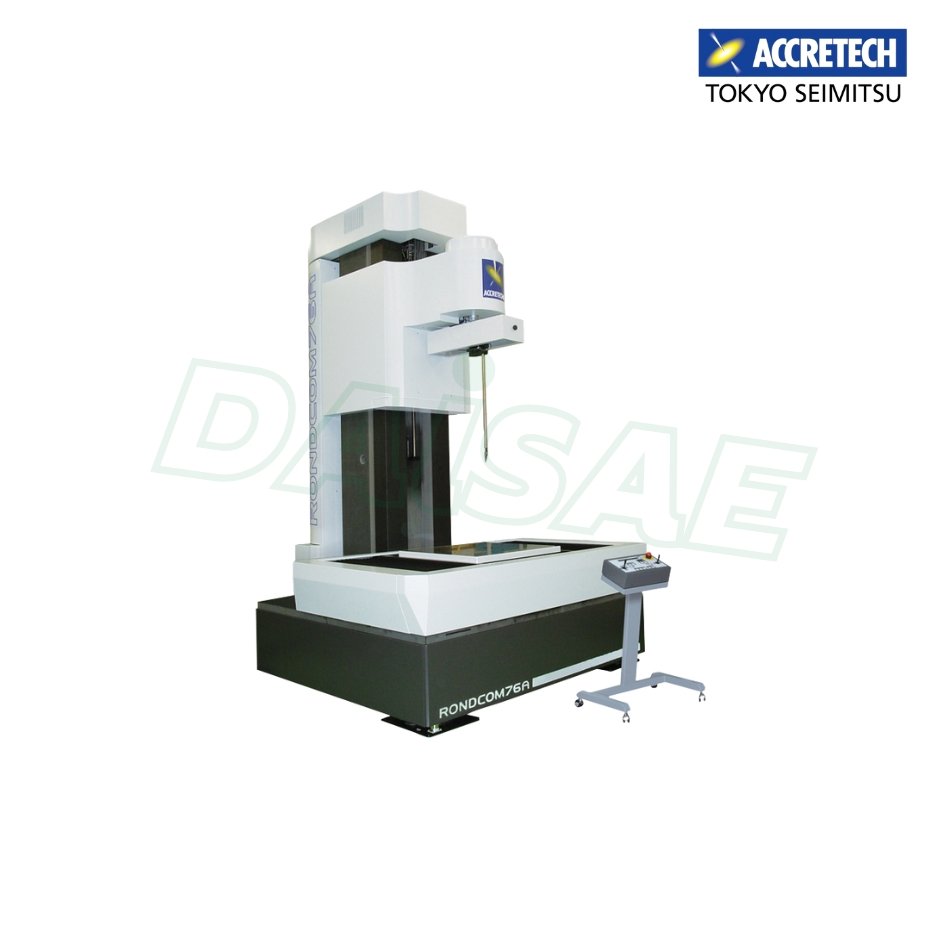

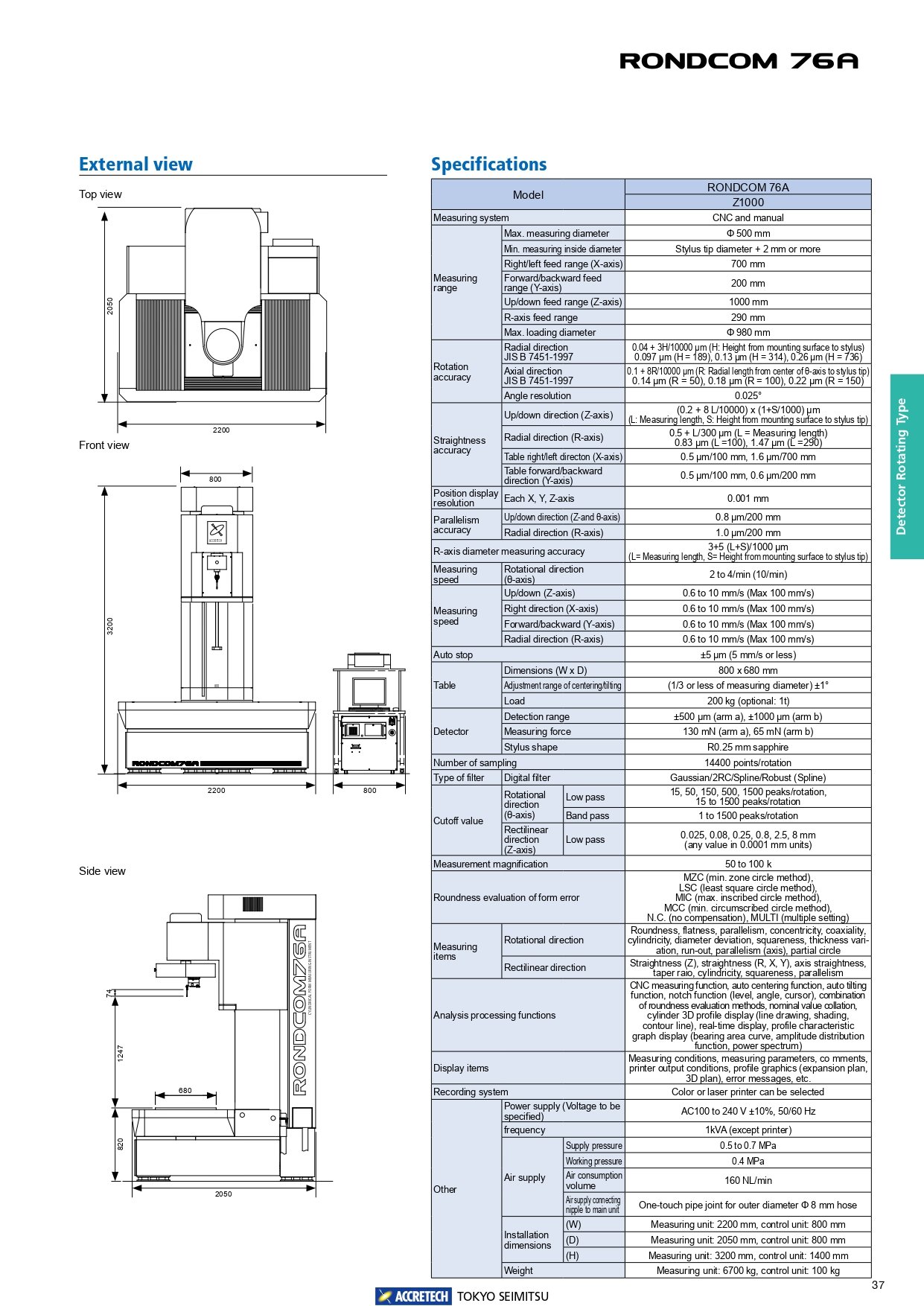

การวัดชิ้นงานขนาดใหญ่หรือชิ้นงานหนักในเวลาอันสั้น ตามข้อกำหนดมาตรฐาน อุปกรณ์นี้มีระยะการเคลื่อนที่ 1,000 มม. ในแนวตั้งและ 700 มม. (± 350 มม.) ในแนวนอน และสามารถรับน้ำหนักได้สูงสุด 400 กก. นอกจากนี้ยังสามารถเพิ่มน้ำหนักบรรทุกสูงสุด (1 ตัน ระยะการเคลื่อนที่ 1,500 มม. ในแนวนอน) หรือเพิ่มระยะการเคลื่อนที่ในแนวตั้ง (1,500 มม.) ได้อีกด้วย อุปกรณ์นี้สามารถวัดชิ้นงานขนาดใหญ่หรือหนัก เช่น ชิ้นส่วนเครื่องยนต์รถยนต์ หรืออุปกรณ์สำหรับงานหนักที่ยากต่อการวัดด้วยเครื่องมือวัดความกลมและรูปทรงกระบอกแบบโต๊ะหมุนทั่วไป ยิ่งไปกว่านั้น เนื่องจากอุปกรณ์นี้ขับเคลื่อนแต่ละแกนด้วยความเร็วสูงสุดถึง 100 มม./วินาที จึงสามารถเข้าใกล้จุดวัดได้อย่างรวดเร็ว ทำให้สามารถวัดชิ้นงานขนาดใหญ่ได้ในเวลาอันสั้น

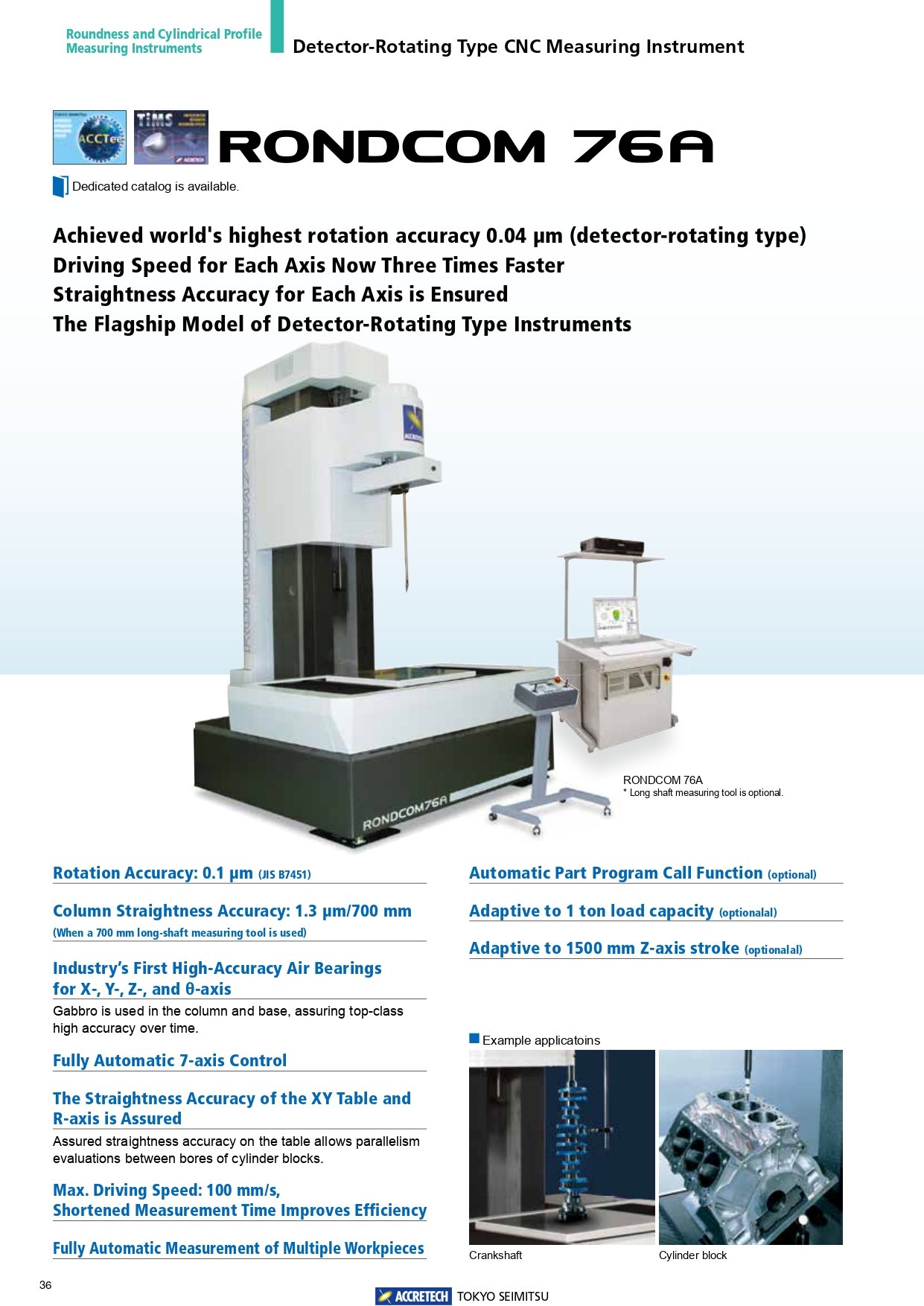

เครื่องมือวัดความกลมและรูปทรงกระบอกแบบหมุนความแม่นยำสูงระดับสูงสุดของโลก ทางเราได้รวบรวมเทคโนโลยีที่สั่งสมมายาวนานหลายปี ดังนั้นแม้จะเป็นเครื่องมือแบบหมุนขนาดใหญ่ แต่ก็สามารถให้ความแม่นยำในการหมุนในแนวรัศมีได้ถึง (0.04+3H/10000) µm
– ใช้ตลับลูกปืนลมความแม่นยำสูงบนแกน θ / กลไกนำทางรองรับแกน X, Y และ Z ด้วยตลับลูกปืนลม พื้นผิวของกลไกนำทางจะไม่สึกหรอ และแสดงความแม่นยำในการหมุนและความตรงสูงในระยะยาว
– ใช้หินแกรนิตในเสาฐาน ซึ่งมีการเปลี่ยนแปลงน้อยมากเมื่อเวลาผ่านไปและรักษาความแม่นยำที่คงที่ในระยะยาว
– ติดตั้งโต๊ะกันสั่นสะเทือนแบบใช้ลมเป็นมาตรฐาน ซึ่งช่วยลดการส่งผ่านการสั่นสะเทือนจากพื้นและป้องกันผลกระทบต่อความแม่นยำ
การประเมินผลที่หลากหลาย
การวัดที่สามารถทำได้ด้วย RONDCOM 76A ไม่ได้มีเพียงแค่การวัดความกลมและความเป็นทรงกระบอกของเส้นผ่านศูนย์กลางภายในและภายนอกชิ้นงาน การจัดแนวแกน และความตรงในทิศทาง Z เท่านั้น ความตรงได้รับการรับประกันสำหรับแกน X และแกน Y ของแท่นวางชิ้นงานทั้งหมด และแกน R ของส่วนยึดตัวตรวจจับ และเนื่องจากการรับประกันความแม่นยำของความตรงของแกน X และแกน Y ทำให้สามารถประเมินความขนานในทิศทางเชิงเส้นและการประเมินความเรียบของพื้นผิวด้านบนของชิ้นงานได้ โดยอาศัยความตรงที่รับประกันของแกน R ตัวอย่างเช่น สำหรับชิ้นงานที่มีรูหลายรูที่มีรูปร่างเดียวกัน เช่น บล็อกกระบอกสูบ ก็สามารถประเมินความขนานระหว่างรูได้ นอกจากนี้ เรายังมีอุปกรณ์เสริมมากมายเพื่อขยายช่วงการวัด เช่น เครื่องมือวัดแกนยาวและตัวตรวจจับแบบบางที่เหมาะสำหรับการวัดเพลาข้อเหวี่ยง เพื่อวัดลึกเข้าไปในรู
