คำอธิบาย
-Profile Projector ที่มีกำลังขยายตั้งแต่ 10x-100x ทำงานด้วยการกำหนดจุด สองจุดและคำนวนระยะทางของการเดินทางจากจุดหนึ่งถึงอีกจุดหนึ่ง
-หลักการในการวัดควบคุมด้วยตัววัดสองจุดสำหรับการสังเกตและวัดรูปร่างของเครื่องมือตัด
-วางชิ้นงานเคลื่อนที่แกน X/Y และมุมต่างๆ พร้อมระยะเลื่อนยาวถึง 150×50มม. และสามารถรองรับน้ำหนักได้ถึง 4 กิโลกรัม
-ด้ามจับแกน X/Y ช่วยให้สามารถสลับการเคลื่อนที่ของแท่นวางงานระหว่างการเลื่อนได้อย่างง่ายดาย
แท่นวางงานลอยตัวอย่างสมบูรณ์ จึงสะดวกมากเมื่อต้องเคลื่อนตำแหน่งระยะทางไกลไปยังตำแหน่งวัดถัดไป
-เมื่อต้องการกลับไปยังตำแหน่งอ้างอิงอย่างรวดเร็ว ทำให้การเลื่อนแทบไม่มีแรงกระแทก และการเคลื่อนที่เป็นไปอย่างราบรื่น

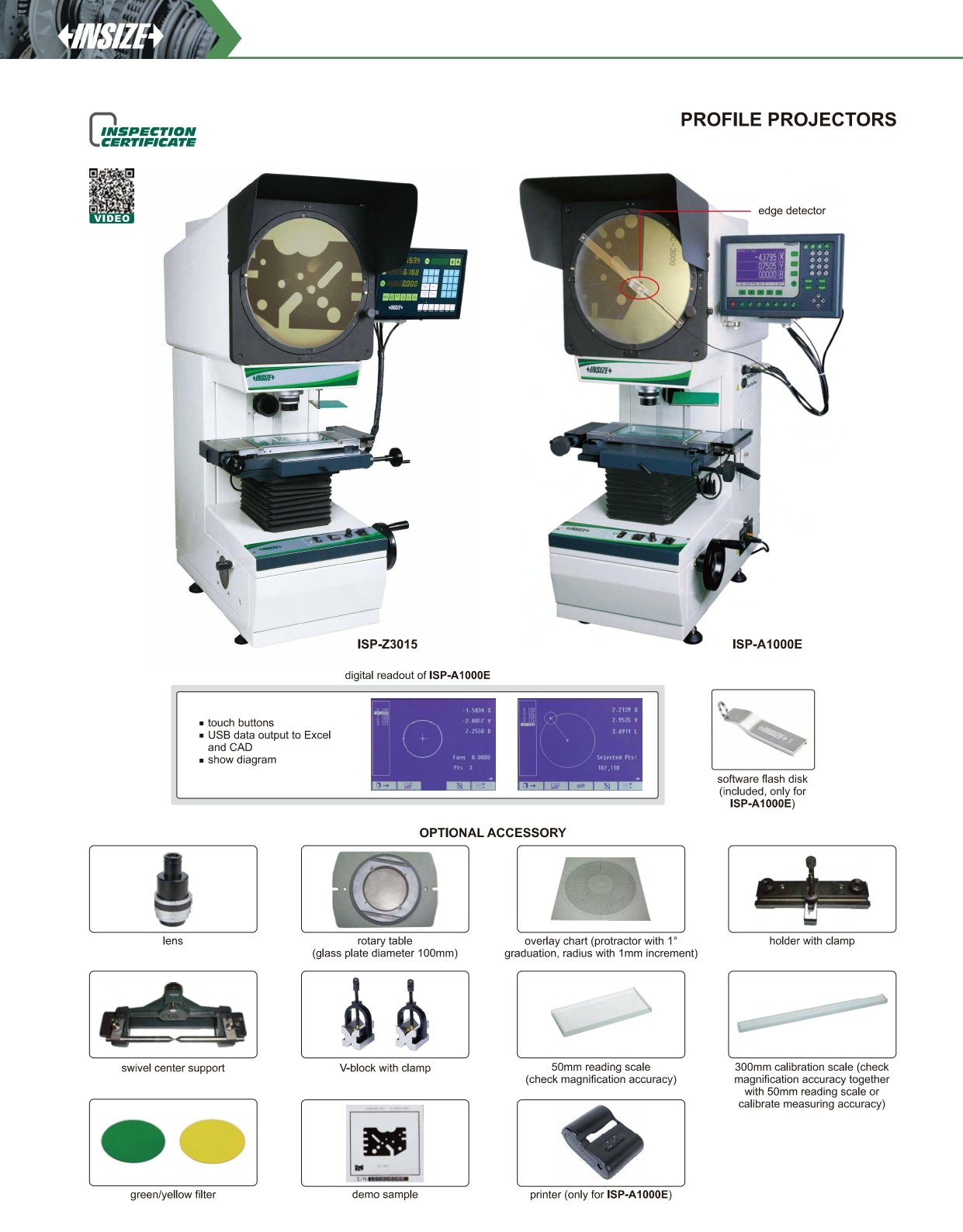

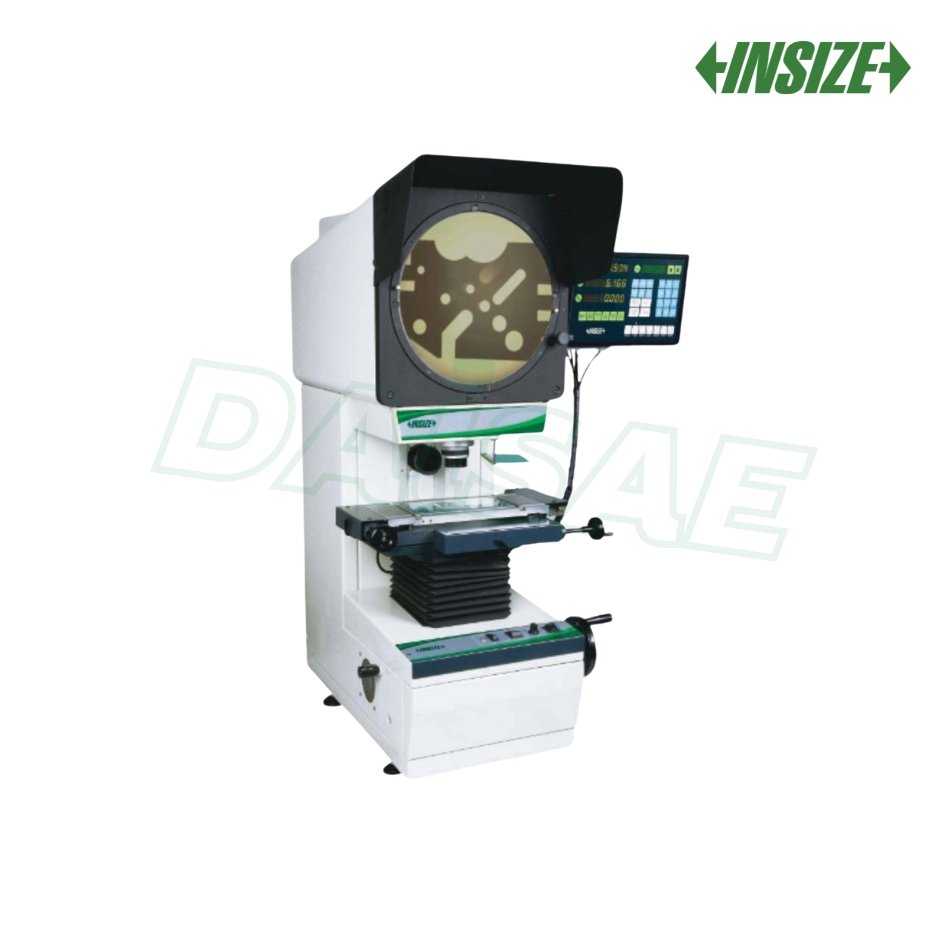

INSIZE Vertical Optical Comparator
Inspect your parts with surface and / or profile illumination. This Optical Comparator is built with solid, stable steel construction. The X-Y table positioning is done with ball screws (0.1″ / rev), also with quick disconnect for fast positioning. The excellent quality optical system provides clear images and accurate magnifications.

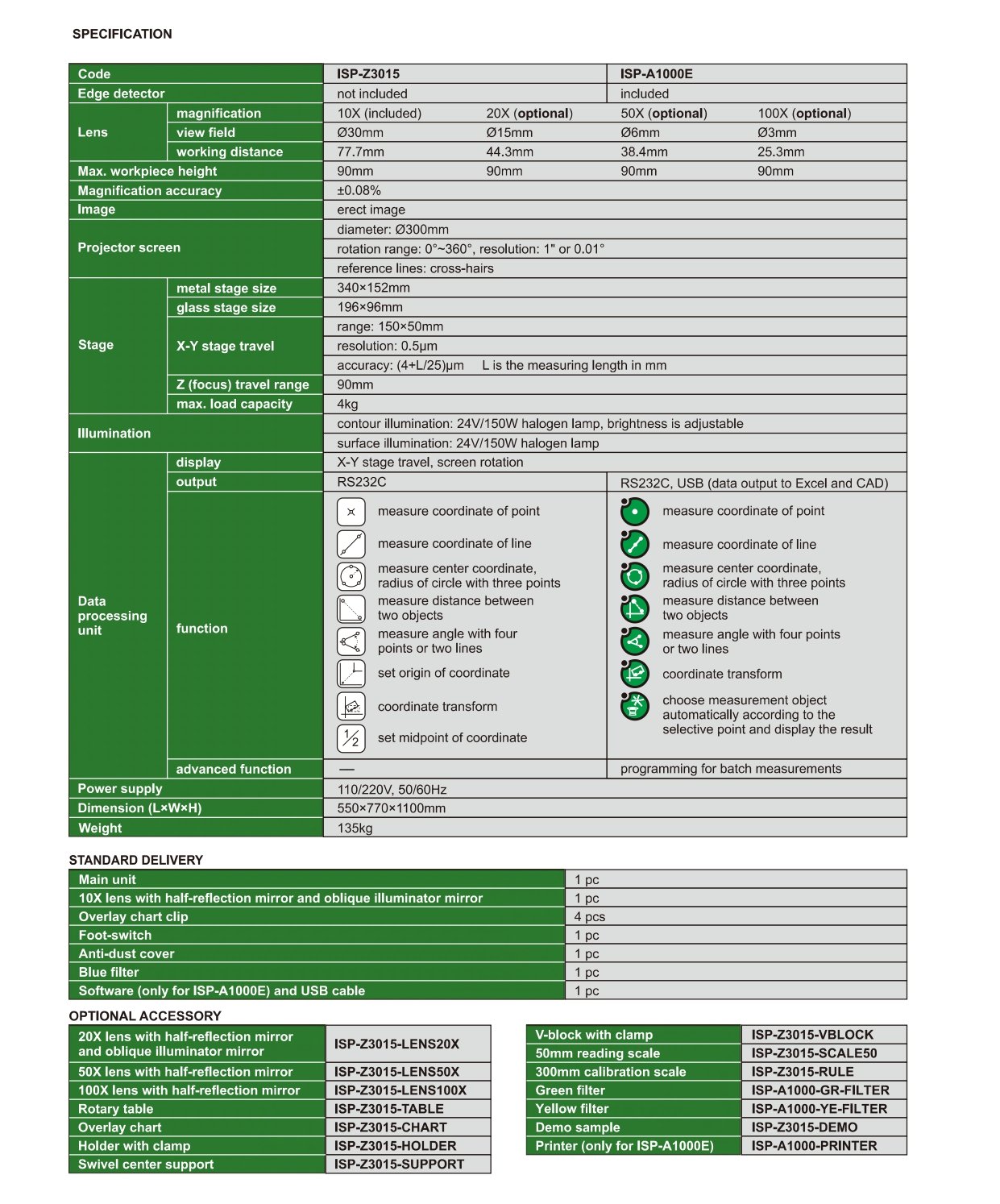

Specifications include…
- 13.3″ x 5.9″ Table
- 7.72″ x 3.78″ Glass Stage
- Stage Travel
- 6″ X-Axis
- 2″ Y-Axis
- 3.5″ Z-Axis
- Measuring Accuracy: (157.5+40L)uin: L=measuring length
- Resolution (X/Y axis): 0.0004″ / 0.001mm, 0.00002″ / 0.0005mm
Features include…
- 10X Lens Magnification
- 12″ Diameter Screen
- Includes Crosshair, 30°, 45°, 60° lines for quick angle checking.
