คำอธิบาย

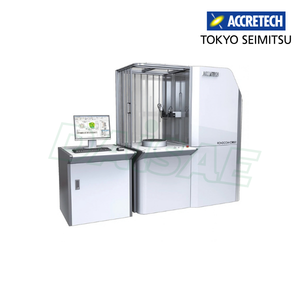

ACCRETECH RONDCOM CREST

ความถูกต้องสูงเป็นพิเศษในระดับแนวหน้าของโลก (Ultra-High Accuracy)

ความถูกต้องของการหมุนในแนวรัศมี (Radial Direction Rotation Accuracy)

(0.01 + 3H/10000) μm

ความถูกต้องของการหมุนในแนวแกน (Axial Direction Rotation Accuracy)

(0.02 + 3R/10000) μm

RONDCOM CREST ได้รับการพัฒนาให้มีความถูกต้องในการวัดสูงเป็นพิเศษ รองรับงานตรวจสอบความกลม ความเป็นทรงกระบอก และลักษณะทางเรขาคณิตของชิ้นงานที่ต้องการความละเอียดสูง

ระบบขับเคลื่อนและระบบนำทางที่พัฒนาขึ้นใหม่ (อยู่ระหว่างการจดสิทธิบัตร)

ระบบนำทางแบบไม่สัมผัสโดยใช้แบริ่งลม (Air-Bearing-Based Non-Contact Guide)

RONDCOM CREST มาพร้อมกลไกที่พัฒนาขึ้นใหม่สำหรับ แกน Z ของเสาเครื่อง (Column) และ แกน R ของชุดขับเคลื่อน (Drive Unit) ซึ่งสะท้อนถึงความเชี่ยวชาญและเทคโนโลยีที่สั่งสมมายาวนานของ Tokyo Seimitsu

ระบบขับเคลื่อน (Drive System) ใช้เทคโนโลยี Linear Motor แบบไม่สัมผัสและมีแรงสั่นสะเทือนต่ำ ซึ่งได้รับการยอมรับจากการใช้งานในเครื่องวัดความหยาบผิวและเครื่องวัดรูปร่าง Contour ผสานกับกลไกกำหนดตำแหน่งที่พัฒนาขึ้นใหม่โดยเฉพาะ

ระบบนำทาง (Guide System) ได้รับการพัฒนาโดยต่อยอดจากเทคโนโลยี Air Bearing แบบไม่สัมผัส ซึ่งใช้ในเครื่องวัดพิกัดสามมิติ (CMM) และ RONDCOM 60 Series พร้อมปรับปรุงแบริ่งลมให้มีการสั่นสะเทือนต่ำตามข้อกำหนดเฉพาะของ RONDCOM CREST

การทำงานร่วมกันของทั้งสองระบบช่วยเพิ่ม ความถูกต้องในการหมุน ความถูกต้องในการกำหนดตำแหน่ง และความตรงของการเคลื่อนที่ในแต่ละแกน ได้อย่างมีประสิทธิภาพ ทำให้เครื่องมีความถูกต้องสูงเป็นพิเศษในระดับแนวหน้าของโลก และเหมาะสำหรับใช้งานเป็นเครื่องวัดอ้างอิง (Reference Measuring Machine)

นอกจากนี้ เนื่องจากระบบขับเคลื่อนและระบบนำทางใช้โครงสร้างแบบไม่สัมผัส จึงไม่มีการสึกหรอจากการสัมผัสในส่วนของระบบนำทาง ช่วยรักษาความถูกต้องและเสถียรภาพในการวัดได้อย่างต่อเนื่องในระยะยาว

หัวตรวจวัดควบคุมแรงวัดรุ่นใหม่ สามารถสลับการวัดความกลมและความหยาบผิวได้โดยอัตโนมัติ

Measuring Force Control Detector

RONDCOM CREST ติดตั้งหัวตรวจวัดควบคุมแรงวัด (Measuring Force Control Detector) ที่ได้รับการพัฒนาขึ้นใหม่

หัวตรวจวัดรุ่นก่อนจำเป็นต้องปรับ ทิศทางการวัด แรงวัด และระยะเคลื่อนที่ของหัววัด (Front Travel / Over Travel) ด้วยตนเองผ่านปุ่มปรับด้านหน้า

แต่หัวตรวจวัดรุ่นใหม่สามารถ ปรับค่าต่าง ๆ ผ่านซอฟต์แวร์ได้โดยอัตโนมัติ ช่วยลดขั้นตอนการตั้งค่าและเพิ่มความสะดวกในการใช้งาน

เมื่อใช้งานร่วมกับอุปกรณ์เสริมสำหรับวัดความหยาบผิว (Roughness Measurement Option) และหัววัดแบบ T (T Stylus) ระบบสามารถ สลับระหว่างการวัดความกลม (Roundness) และความหยาบผิว (Roughness) ได้โดยอัตโนมัติ

แตกต่างจากเครื่องรุ่นก่อนที่ต้องเปลี่ยนหัวตรวจวัดและหัววัดเมื่อต้องตรวจสอบทั้งสองคุณสมบัติบนชิ้นงานเดียวกัน จึงช่วยลดเวลาในการเตรียมเครื่องและเพิ่มประสิทธิภาพการตรวจสอบ

ฟังก์ชันป้องกันหัววัดเสียหาย

สำหรับชิ้นงานที่มีร่องบาก (Notch) สามารถกำหนดระยะเคลื่อนที่ของหัววัดไปด้านหน้า (Front Travel) เพื่อจำกัดการเคลื่อนที่หรือการตกของปลายหัววัดลงในร่อง

ช่วยป้องกันการชนกับขอบร่อง ลดความเสี่ยงต่อความเสียหายของหัววัดและหัวตรวจวัดระหว่างการวัด

ฟังก์ชันควบคุมตำแหน่งปลายหัววัด (Stylus Retraction)

สามารถควบคุมตำแหน่งปลายหัววัดภายในช่วงการวัด ±1 mm ด้วยฟังก์ชันการหดหัววัด (Retraction)

สำหรับการวัดพื้นผิวภายในรูขนาดเล็ก ก้านหัววัดอาจชนกับชิ้นงานระหว่างการเคลื่อนเข้าสู่ตำแหน่งวัด

ระบบสามารถหดหัววัดเพื่อให้ปลายหัววัดชี้ลงในแนวดิ่ง* ก่อนสอดเข้าไปภายในรู จากนั้นจึงยกเลิกการหดหัววัดเมื่อถึงตำแหน่งที่ต้องการวัด

ช่วยให้หัววัดเข้าถึงจุดตรวจสอบได้อย่างราบรื่น โดยลดความเสี่ยงจากการชนกับชิ้นงาน

หมายเหตุ: ใช้ได้เฉพาะหัววัดที่มีทิศทางปลายหัววัดชี้ลงในแนวดิ่งเป็นตำแหน่งมาตรฐานสำหรับการวัดเท่านั้น

ตัวอย่างการวัดด้วยหัววัดแบบ T (T Stylus)

การวัดเส้นผ่านศูนย์กลางด้วยความถูกต้องสูงเป็นพิเศษ

Ultra-High Accuracy Diameter Measurement

RONDCOM CREST ไม่เพียงให้ความถูกต้องสูงในการวัดความกลม (Roundness) และความเป็นทรงกระบอก (Cylindricity) เท่านั้น แต่ยังสามารถวัดเส้นผ่านศูนย์กลางได้อย่างถูกต้องสูงเป็นพิเศษ

ด้วยฟังก์ชัน Opposed Diameter Measurement ซึ่งได้รับการพิสูจน์ประสิทธิภาพจากการใช้งานใน RONDCOM NEX Series ระบบสามารถลดผลกระทบจากความคลาดเคลื่อนที่เกิดจากการเปลี่ยนแปลงของอุณหภูมิและความคลาดเคลื่อนของแนวเส้นกำเนิดผิวทรงกระบอก (Generatrix Deviation)

ช่วยให้การวัดเส้นผ่านศูนย์กลางมีความถูกต้องและเชื่อถือได้สูง

ฟังก์ชัน Automatic Crowning ที่พัฒนาขึ้นใหม่

RONDCOM CREST มาพร้อมฟังก์ชัน Automatic Crowning ซึ่งช่วยเพิ่มประสิทธิภาพของการวัดเส้นผ่านศูนย์กลางแบบ Opposed Diameter Measurement

หลังจากจัดแนวชิ้นงาน (Alignment) ระบบจะทำการวัดตามแนวยาวของชิ้นงาน ซึ่งเป็นทิศทางของแกนปรับแนวเส้นกำเนิดผิวทรงกระบอก เพื่อระบุตำแหน่งของแนวเส้นกำเนิดผิวที่ต้องการวัด

จากนั้น ปลายหัววัดจะเคลื่อนที่ไปยังตำแหน่งที่ตรวจพบโดยอัตโนมัติ

ทำให้สามารถวัดเส้นผ่านศูนย์กลาง ณ ตำแหน่งแนวเส้นกำเนิดผิวที่ถูกต้องยิ่งขึ้น พร้อมเพิ่มประสิทธิภาพในการชดเชยความคลาดเคลื่อนจากแนวเส้นกำเนิดผิวด้วยฟังก์ชัน Opposed Diameter Measurement

ส่งผลให้สามารถวัดเส้นผ่านศูนย์กลางได้ด้วยความถูกต้องสูงเป็นพิเศษ

เทคโนโลยีสำคัญ

• Opposed Diameter Measurement: ฟังก์ชันการวัดเส้นผ่านศูนย์กลางจากด้านตรงข้าม (จดสิทธิบัตรแล้ว)
• Automatic Crowning Function: ฟังก์ชันค้นหาและปรับตำแหน่งหัววัดไปยังแนวเส้นกำเนิดผิวที่เหมาะสมโดยอัตโนมัติ
